藍牙簡介—物理層（PHY）
來源:
|
作者:pmoee9c9f
|
發布時間: 1785天前
|
10678 次瀏覽
|
分享到:
藍牙工作于2400~2483.5MHz 免費的ISM頻段，藍牙采用跳頻擴譜技術主動的避免工作頻段受干擾。
1、工作頻率
藍牙工作于2400~2483.5MHz 免費的ISM頻段，藍牙采用跳頻擴譜技術主動的避免工作頻段受干擾。
藍牙工作于2400~2483.5MHz 免費的ISM頻段，藍牙采用跳頻擴譜技術主動的避免工作頻段受干擾。
藍牙工作于2400~2483.5MHz 免費的ISM頻段，藍牙采用跳頻擴譜技術主動的避免工作頻段受干擾。

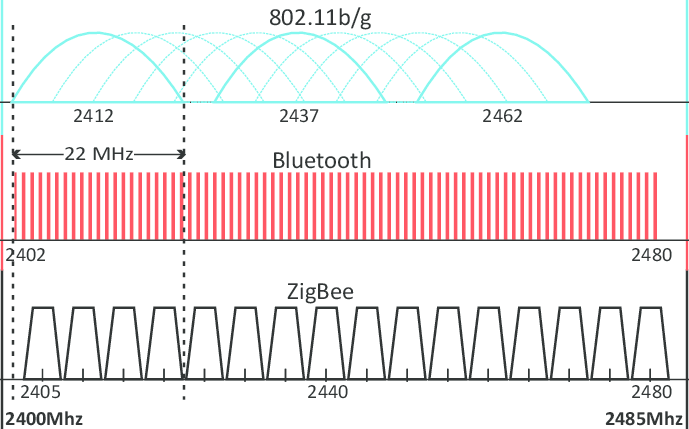

2、信道劃分
傳統藍牙BR/EDR具有79個物理信道，信道索引為0~79，信道間隔1MHz，起始于2402MHz，各頻點：F=(2402+k)MHz,k=0、1…78。
2、信道劃分
傳統藍牙BR/EDR具有79個物理信道，信道索引為0~79，信道間隔1MHz，起始于2402MHz，各頻點：F=(2402+k)MHz,k=0、1…78。
低功耗藍牙BLE具有40個信道，信道索引0-39，信道間隔2MHz，起始于2402MHz。其中37，38，39為專用的廣播信道，并且BT5.0之后除專用廣播信道（也可稱為主要廣播信道）外，其他所有數據信道也可用于廣播，稱為第二廣播信道。

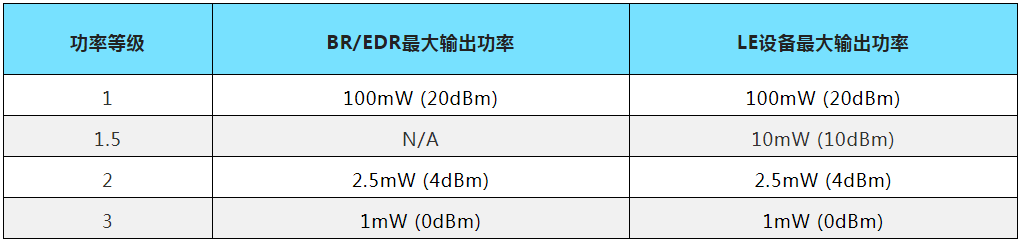

3、藍牙發射功率分級
3、藍牙發射功率分級
4、調節方式
傳統藍牙基礎數據速率（BR）采用GFSK調制方式，調制指數0.28~0.35之間，速率1Mbps。另外還具有增強數據速率（EDR），采用了π/4-DQPSK和8DPSK調制方式，速率分別可達2Mbps和3Mbps。
低功耗藍牙4.0及之后版本中，同樣采用了GFSK調制，但調制指數提升到0.45~0.55，提高了頻譜效率，相比傳統藍牙提高了抗干擾能力和有效連接距離。速率同樣為1Mbps。BLE5.0極其后續版本，新增物理層速率2Mbps，并支持多種通信速率 125kbps/500kbps/1Mbps/2Mbps。
傳統藍牙基礎數據速率（BR）采用GFSK調制方式，調制指數0.28~0.35之間，速率1Mbps。另外還具有增強數據速率（EDR），采用了π/4-DQPSK和8DPSK調制方式，速率分別可達2Mbps和3Mbps。
低功耗藍牙4.0及之后版本中，同樣采用了GFSK調制，但調制指數提升到0.45~0.55，提高了頻譜效率，相比傳統藍牙提高了抗干擾能力和有效連接距離。速率同樣為1Mbps。BLE5.0極其后續版本，新增物理層速率2Mbps，并支持多種通信速率 125kbps/500kbps/1Mbps/2Mbps。
